遙控模型時常裝有舵機來控制航向,隨著電子技術發展,體積小、反應快、扭力大、具過電流保護等的舵機愈來愈多。舵機用於多足、蛇形和人形機械人上已非常普遍,它的功用就好比人類的肌肉,用來支撐身軀及帶動關節移動,從而做出不同的動作。
V仔有野講
Hello!等到我頸都長埋終於可出鏡啦!今次要和大家分享的事,是前陣子有位前輩需接受外科手術,我在旁邊看著整個手術過程。大家不用驚奇,因負責手術的是Dr. Terry,嘻嘻!。事由,前排Terry和幾個人型機械人的發燒友說好了,有空時來場機械人的足球賽。在賽前一星期,我被挑選為前鋒,另一前輩Z1則當上守門員,Terry把握賽前假日的時間為我和Z1作最後調試。在測試中,我順利完成了快速移動、轉向、射門,倒地後站立等動作,狀態穩定。不過,Z1身體出了毛病,在施展一字馬欄截後臀部的關節失去了反應。於是Terry馬上展開診斷的工作…
V仔:Terry你看Z1的情況嚴重嘛?
Z1無奈:我以後還可走動麼?難道我該是時候退役了。
Terry:怎會呢?你身體其他部分都很好!等我先為你做個檢查。
V仔:你要對Terry有相信心,他會把你治好的。
Terry:檢查期間,你的電源會被截斷,好好睡一覺吧!
Z1:我下半的人生就交託給你了。
Terry將Z1臀部的舵機拆下來後,鬆開螺絲,打開了外殼,看到了不同的部件。
V仔好奇問:嘩!原來裡邊是這樣的,甚麼來的呀?
Terry:舵機又稱伺服馬達,英文稱為servo motor。其結構包含直流馬達、減速齒輪組、電位器和控制電路,並封裝在一個便於安裝的外殼裡。伸出來的三根配線,一般為電源正極-紅色、接地-黑色和信號線-白或黃色,但是配線的顏色有時也有例外。如V仔你的舵機配線全都是黑色的呢!

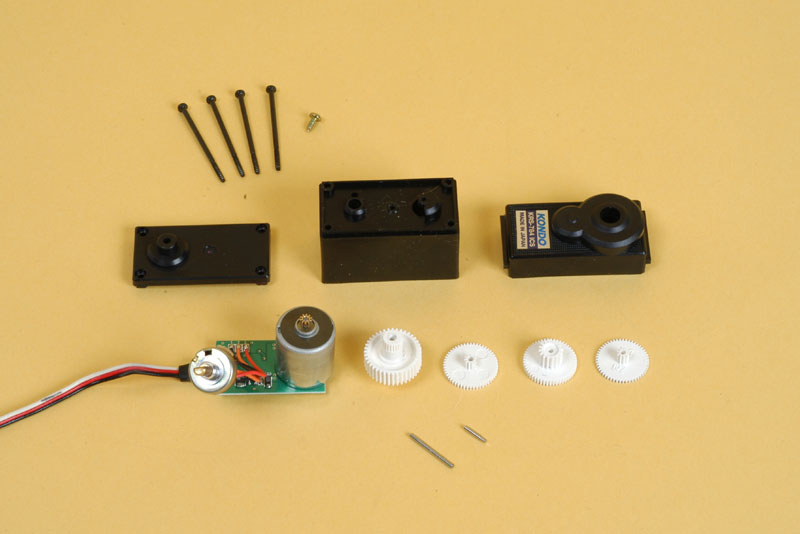

舵機拆解後的模樣。
V仔:嗯。那麼舵機是如何運作的呢?
Terry:舵機須連接一個外部控制器,這可以是遙控器的接收機或支援舵機輸出的控制板。控制器產生的脈衝信號......
